ダイヤモンドワイヤーソー
DW型（標準タイプ）

Diamond Wire Saw
DW Type (standard Type)

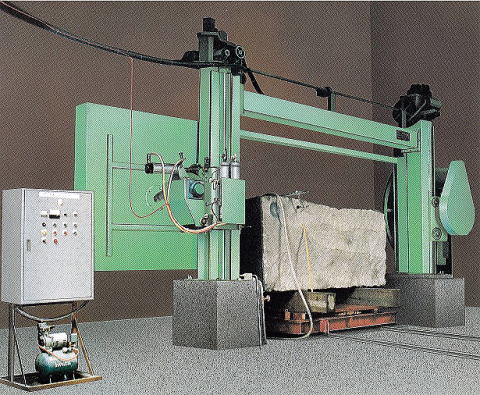

２シーブ式ダイヤモンドワイヤーソー
２ Wheel Type Diamond Wire Saw

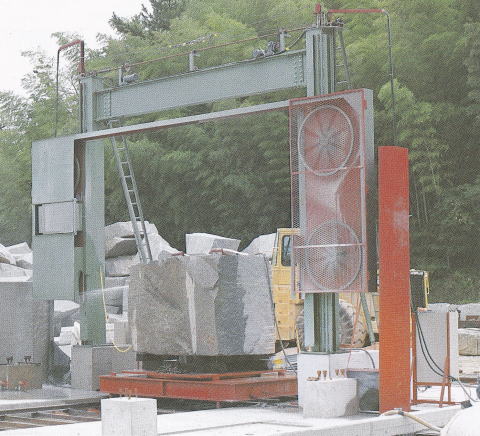

４シーブ式大型ワイヤーソー
４ Wheel Type Large Wire Saw

用途：石材切断、コンクリート切断、他
Used: Stone cutting, concrete cutting, etc.

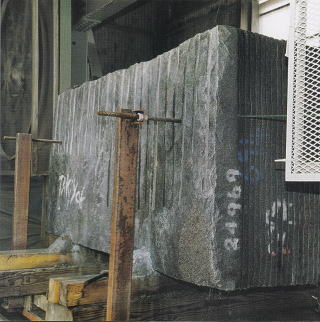

石材名　　　　　　　　　　：ラステンバーグ 石材寸法（ｍｍ）　　　 　：2900（L)×1400（H)×900（W) 板厚（ｍｍ）　　　　　　 　：26m/m 切断回数　　　　　　　　 ：18回 総切断面積　　　　　　　：73.08�u 面当り切断時間　　　　 ：2時間12分 時間当り切断面積　　　：1.85�u/ｈ 総切断面積　　　　　　　：40時間1分 Name of Stone　　　　　：Rustenburg Block Size　　　 　　　 　：2900（L)×1400（H)×900（W) 　　　　　　　　　　　　　 　：9’6”（L)×4’7”（H)×2’11”（W) Slab Thickness 　　　　 ：26ｍ/ｍ (1") Nunber of Cut　　　　　 ：18 Total �u　　 　　　　　　　：73.08�u (787sq.ft.) Hour/Penetration 　　　：2h 12min �u/ｈ　　　　　　　　 　　　：1.85�u/ｈ (20sq.ft./h) Overall Hours　　　　　　：40h 1min	石材名　　　　　　　　　　：稲田 石材寸法（ｍｍ）　　　 　：2270（L)×1080（H)×1170（W) 板厚（ｍｍ）　　　　　　 　：62m/m 切断回数　　　　　　　　 ：15回 総切断面積　　　　　　　：36.98�u 面当り切断時間　　　　 ：1時間47分 時間当り切断面積　　　：1.38�u/ｈ 総切断面積　　　　　　　：25時間3分 Name of Stone　　　　　：Inada Block Size　　　 　　　 　：2270（L)×1080（H)×1170（W) 　　　　　　　　　　　　　 　：7’5”（L)×3’6”（H)×3’8”（W) Slab Thickness 　　　　 ：62ｍ/ｍ (2.4") Nunber of Cut　　　　　 ：15 Total �u　　 　　　　　　　：36.98�u (398sq.ft.) Hour/Penetration 　　　：1h 47min �u/ｈ　　　　　　　　 　　　：1.38�u/ｈ (14.9sq.ft./h) Overall Hours　　　　　　：25h 3min

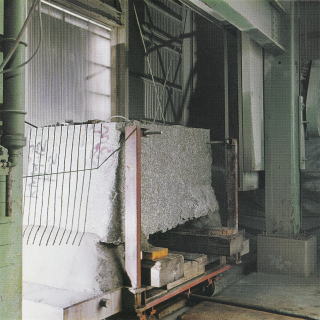

石材名　　　　　　　　　　：パールグレー　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　石材寸法（ｍｍ）　　　 　：2215（L)×1060（H)×1070（W) 　　　　　　　　　　　　　　　　　　　　板厚（ｍｍ）　　　　　　 　：64m/m 　　　　　　　　　　　　　　　　　　　　切断回数　　　　　　　　 ：14回 　　　　　　　　　　　　　　　　　　　　総切断面積　　　　　　　：31.56�u 　　　　　　　　　　　　　　　　　　　　面当り切断時間　　　　 ：1時間4分 　　　　　　　　　　　　　　　　　　　　時間当り切断面積　　　：1.32�u/ｈ 　　　　　　　　　　　　　　　　　　　　総切断面積　　　　　　　：24時間18分 　　　　　　　　　　　　　　　　　　　　Block Size　　　 　　　 　：2125（L)×1060（H)×1070（W) 　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　：7’（L)×3’5”（H)×3’6”（W) 　　　　　　　　　　　　　　　　　　　　Slab Thickness 　　　　 ：64ｍ/ｍ (2.5") 　　　　　　　　　　　　　　　　　　　　Nunber of Cut　　　　　 ：14 　　　　　　　　　　　　　　　　　　　　Total �u　　 　　　　　　　：31.56�u (340sq.ft.) 　　　　　　　　　　　　　　　　　　　　Hour/Penetration 　　　：1h 43min 　　　　　　　　　　　　　　　　　　　　�u/ｈ　　　　　　　　 　　　：1.32�u/ｈ (14.2sq.ft./h) 　　　　　　　　　　　　　　　　　　　　Overall Hours　　　　　　：24h 18min

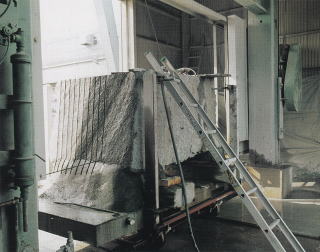

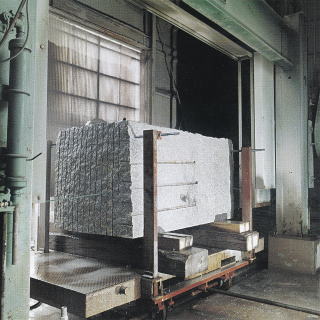

石材名　　　　　　　　　　：パールグレー 石材寸法（ｍｍ）　　　 　：2200（L)×1080（H)×1300（W) 板厚（ｍｍ）　　　　　　 　：62m/m 切断回数　　　　　　　　 ：17回 総切断面積　　　　　　　：40.88�u 面当り切断時間　　　　 ：1時間39分 時間当り切断面積　　　：1.44�u/ｈ 総切断面積　　　　　　　：28時間3分 Name of Stone　　　　　：Peal Grey Block Size　　　 　　　 　：2200（L)×1080（H)×1300（W) 　　　　　　　　　　　　　 　：7’2”（L)×3’6”（H)×4’3”（W) Slab Thickness 　　　　 ：62ｍ/ｍ (2.4") Nunber of Cut　　　　　 ：17 Total �u　　 　　　　　　　：40.88�u (440sq.ft.) Hour/Penetration 　　　：1h 39min �u/ｈ　　　　　　　　 　　　：1.44�u/ｈ (15.5sq.ft./h) Overall Hours　　　　　　：28h 3min	石材名　　　　　　　　　　：パールグレー 石材寸法（ｍｍ）　　　 　：1850（L)×1700（H)×1450（W) 板厚（ｍｍ）　　　　　　 　：20m/m, 45m/m 切断回数　　　　　　　　 ：20m/m×15回, 45m/m×11回 総切断面積　　　　　　　：81.77�u 面当り切断時間　　　　 ：2時間39分 時間当り切断面積　　　：1.19�u/ｈ 総切断面積　　　　　　　：68時間54分 Name of Stone　　　　　：Peal Grey Block Size　　　 　　　 　：1850（L)×1700（H)×1450（W) 　　　　　　　　　　　　　 　：6’1”（L)×5’7”（H)×4’9”（W) Slab Thickness 　　　　 ：20m/m (0.7"), 45mm (1.7") Nunber of Cut　　　　　 ：20m/m×15, 45mm×11 Total �u　　 　　　　　　　：81.77�u (880sq.ft.) Hour/Penetration 　　　：2h 39min �u/ｈ　　　　　　　　 　　　：1.19�u/ｈ (12.8sq.ft./h) Overall Hours　　　　　　：68h 54min

　仕様　

　　SPECIFICATI
