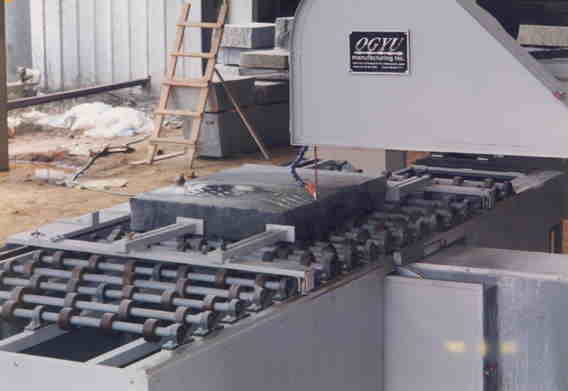

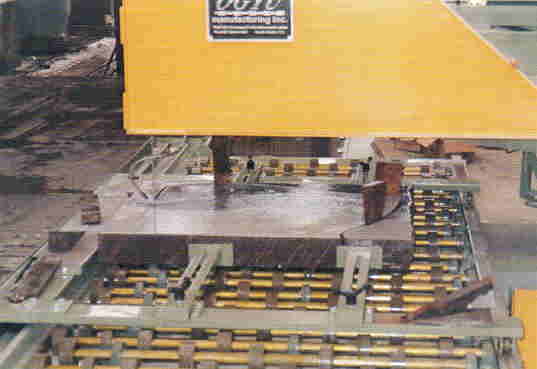

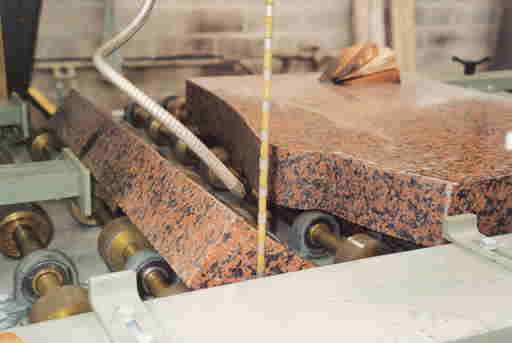

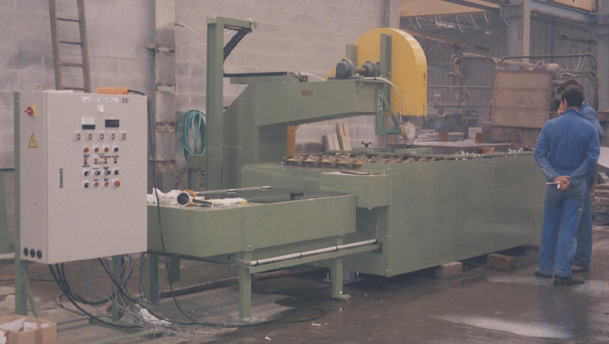

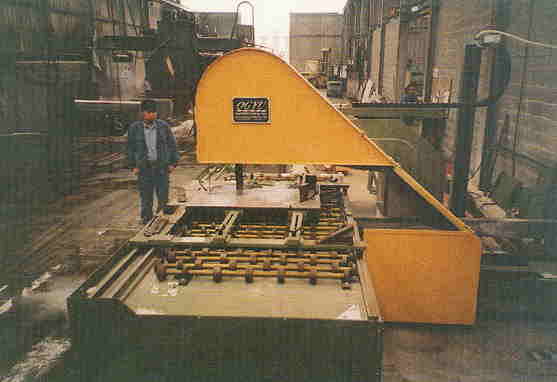

縦挽き曲線切りダイヤモンド・ワイヤー・ソー
(自動曲線切断機)
(特許: 2587795, 2588847, 3159360)
(実用新案: 3074311)
(米国特許: 5690092, 5732690)

＊２軸制御（Ｘ軸　及び　Ｙ軸　の直線運動）による、自動曲線切断機です。
＊石材を任意の形に切断します。
＊曲線の認識は、型紙で行います。（型紙式　倣い装置）静かな切断音。

用途：　石材の曲線切断、他

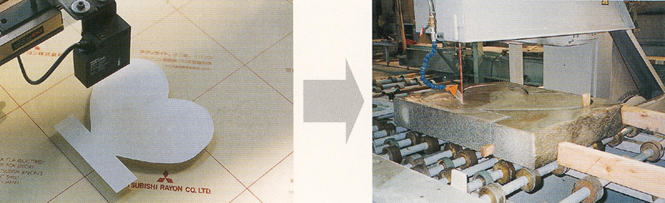

倣い装置の概要

• 型紙（コピー用紙をハサミで切ったもので可）を倣いテーブルにセットします。
• 倣いセンサーで型紙のふちを照らします。
• 倣いセンサーは型紙のふちを自動で倣っていきます。
• この倣いセンサーの動きは、機械の動きと連動しています。
• よって機械は型紙通りに切断していきます。
• 型紙は実際の切断寸法の１／２の縮尺です。

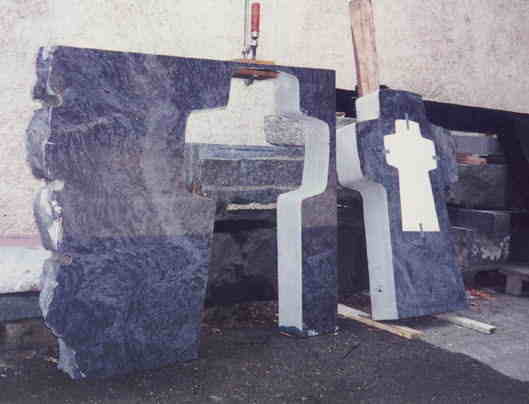

切断された石と型紙
	型紙通りに、きれいに切断されます。
