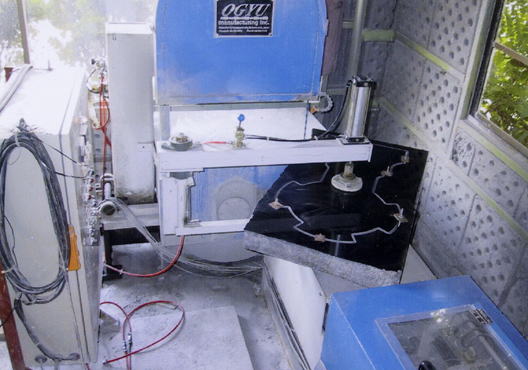

ダイヤモンド・ワイヤー・ソー　バーチ１５００
(自動曲線切断機)
(特許: 2587795, 2588847, 3159360)
(実用新案: 3074311)
(米国特許: 5690092, 5732690)

＊２軸制御（Ｘ軸　直線運動　及び　Ａ軸　回転運動）による自動曲線切断機。
＊石材を任意の形に切断します。
＊曲線の認識は型紙で行います。（型紙式　倣い装置）静かな切断音。
＊小さなスペース。

用途：　石材の曲線切断、他

倣い装置の概要

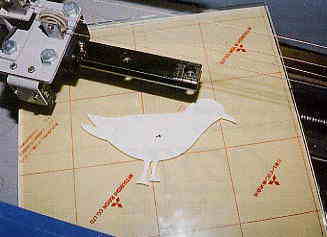

• 型紙（コピー用紙をハサミで切ったもので可）を倣いテーブルにセットします。
• 倣いセンサーで型紙のふちを照らします。
• 倣いセンサーは型紙のふちを自動的に倣っていきます。
• この倣いセンサーの動きは機械の動きと連動しています。
• よって型紙通りに切断することができます。
• 型紙は実際の切断大きさの１／２の縮尺となっています。

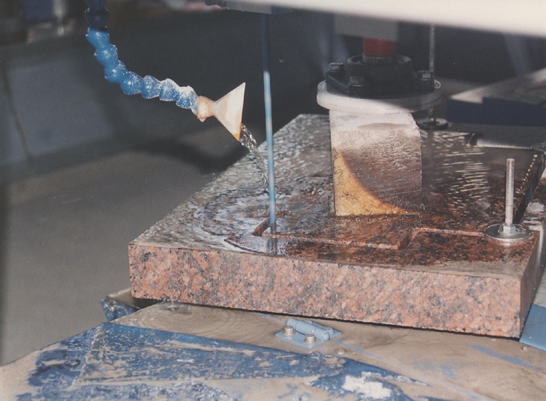

高能率な曲線切断
本機「バーチ１５００」は回転運動（Ａ軸）を使って曲線を切断するため、おおよそいつでも、
ダイヤモンド・ワイヤーはシーブ（車輪）に押しつけられる方向で切断します。
この方向のため、早く切断してもダイヤモンド・ワイヤーがシーブの縁に、
接触することがないため、曲線切断であるにもかかわらず、
非常に高能率に切断することが可能となっています。

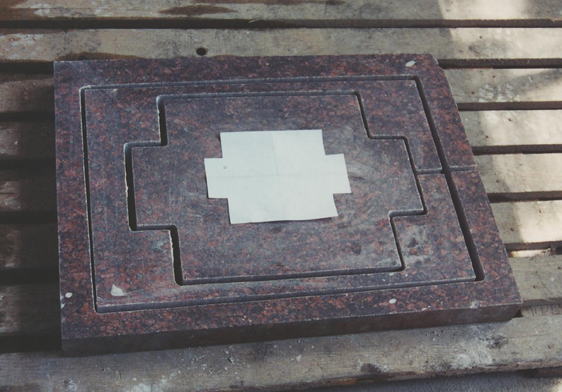

切断された石と型紙

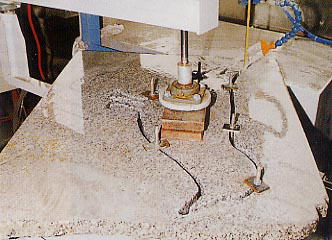

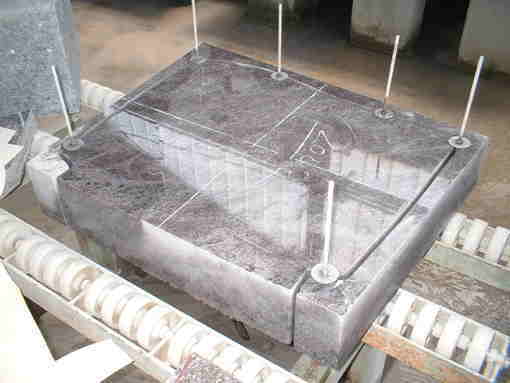

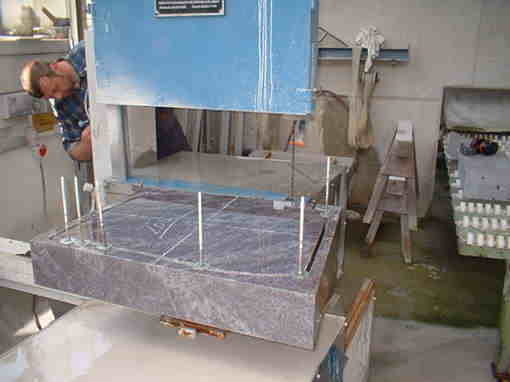

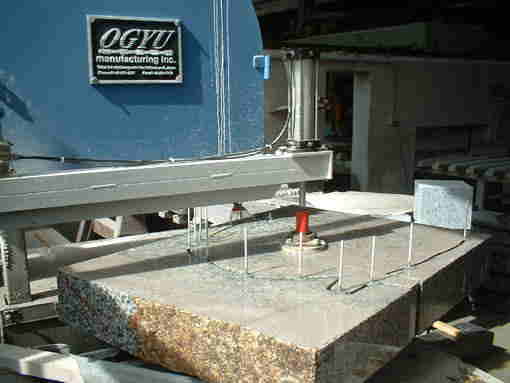

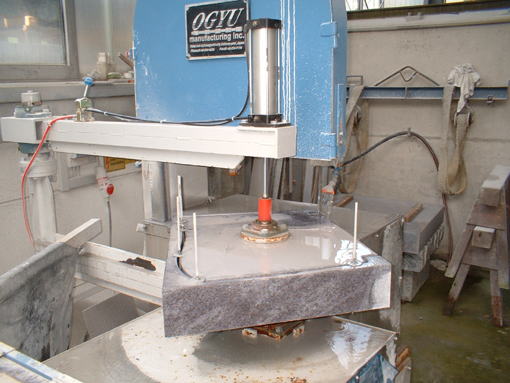

切った石の外側が落下しないよう、ボルトとワッシャーを切り溝に挿入します。
