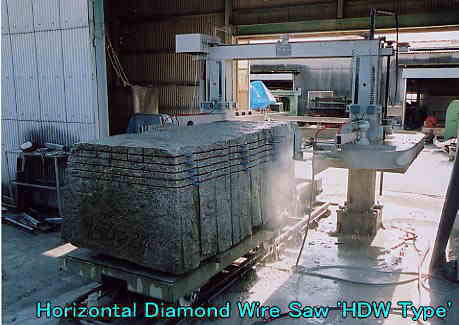

水平切りダイヤモンド・ワイヤー・ソー
HDW型
(実用新案: 3104959)
(海外特許申請中)


*水平に切断する新しいタイプの切断機です。
*板石(スラブ)生産に最適です。
*石材を高精度で切断します。
*静かな切断音。

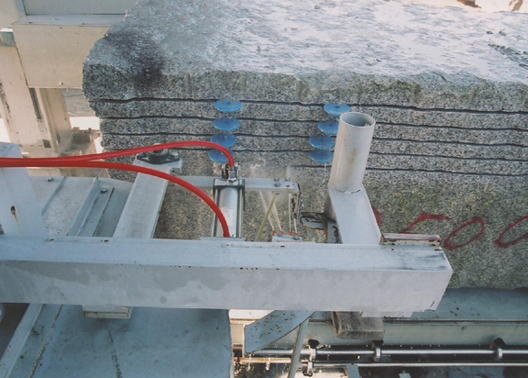

*自動くさび入れ装置(オプション)。
*定寸切り装置−寸法(厚み)を入力し、自動切断(オプション)。
*ワイヤー速度の切替スイッチ−エコノミー・モード 及び スーパー・モード
*エコノミーモードで、白御影石(白花崗岩)を毎時2平方メートル程度切断。
*スーパーモードで、白御影石(白花崗岩)を毎時3平方メートル程度切断。

用途: 石材切断、他

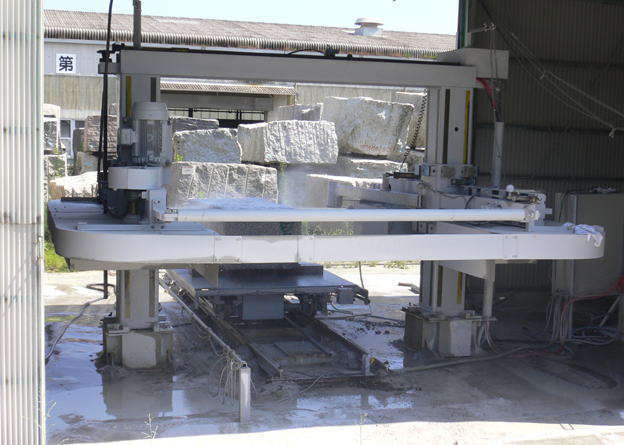

水平切りワイヤーソーの特徴

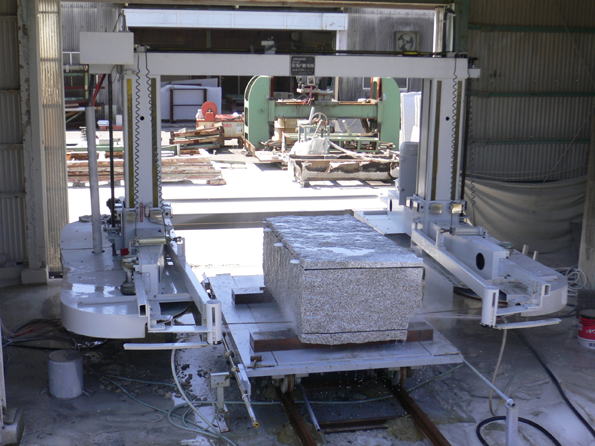

  • 被切断物はダイヤモンド・ワイヤーのエンドレス・ループの中にセットされます。
  • (4個のワイヤーをかけるシーブ=車輪の内側にセットされます。)

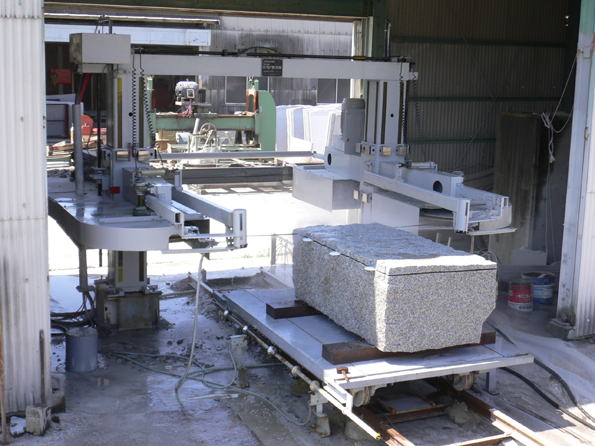

  • 石材はエンドレス・ループの中から外に送られ切断されます。
  • この切断方向のため、ダイヤモンド・ワイヤーの曲げ疲労はより小さくなります。
  • (仮に逆方向に切断するとワイヤーはS字曲線になり、曲げ疲労がより大きくなります。)
  • 被切断物の短い辺を切るため、ダイヤモンド・ワイヤーにかかる抵抗はより小さくなります。
  • (従来の垂直方向に切断するワイヤー・ソーは被切断物の長い辺を切ります。)
  • そのため、切断能率を上げることができます。
  • スラブ(切断された板)が水平なので切断後も倒れることがなく、扱いがより楽です。
