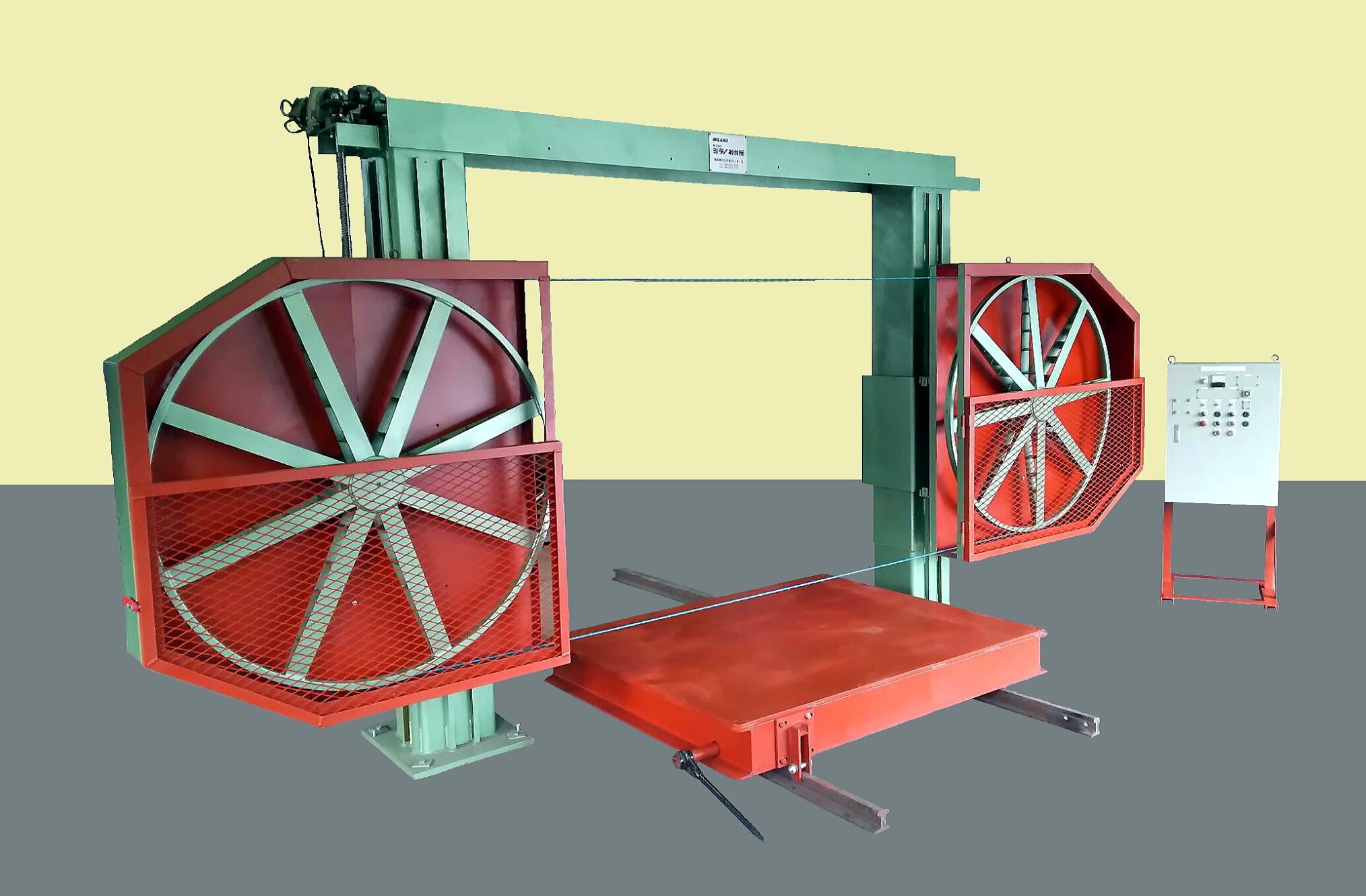

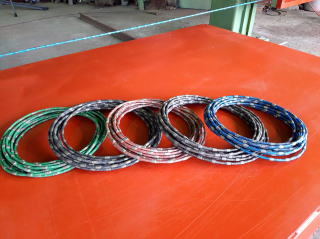

御影石切断用
   ダイヤモンド・ワイヤー・ソー

   For Granite
  Diamond Wire Saw
NEEW type



   ■ 特徴

  世界戦略機  高性能はそのままに、機械価格の大幅安価を実現しました。

   ■ A Storong Point

  The Strategic Wire Saw Machine
  We have achieved the big price down of this new wire saw machine but high
                           performance is kept.


   ■ 機械仕様

  切断寸法  ・・・・・・・・・・・・  1.5M(高)×3.5M(幅)
  シーブ径   ・・・・・・・・・・・・  1.5M(高)×3.5M(幅)
  台車寸法  ・・・・・・・・・・・・  1.5M(高)×3.5M(幅)
  台車移動  ・・・・・・・・・・・・  1.5M(高)×3.5M(幅)
  ワイヤー張り方式  ・・・・・  1.5M(高)×3.5M(幅)
  電動機    ・・・・・・・・・・・・  1.5M(高)×3.5M(幅)

   ■ Machine Specifications

  Stone size
・・・・・・・・・・・・  1.5M(4.9feet)(H)×3.5M(11.5feet)(W)
  Wheel diameter
・・・・・・・  1.6M(5.2feet)(W)φ
  Cart size
・・・・・・・・・・・・・  1.6M(5.2feet)(W)×2.0M(6.6feet)(D)
  Cart movement
 ・・・・・・・  Manual by Rachet rench
  Wire teneions
 ・・・・・・・・・  Manual by handl torque rench measeurement
  Motor
 ・・・・・・・・・・・・・・・・  Main shaft 15kw Up-Down (Chain block)1.1kw 2pcs






※ 予告なく仕様を変更する場合があります。

※ Specification is subject to change without notice.

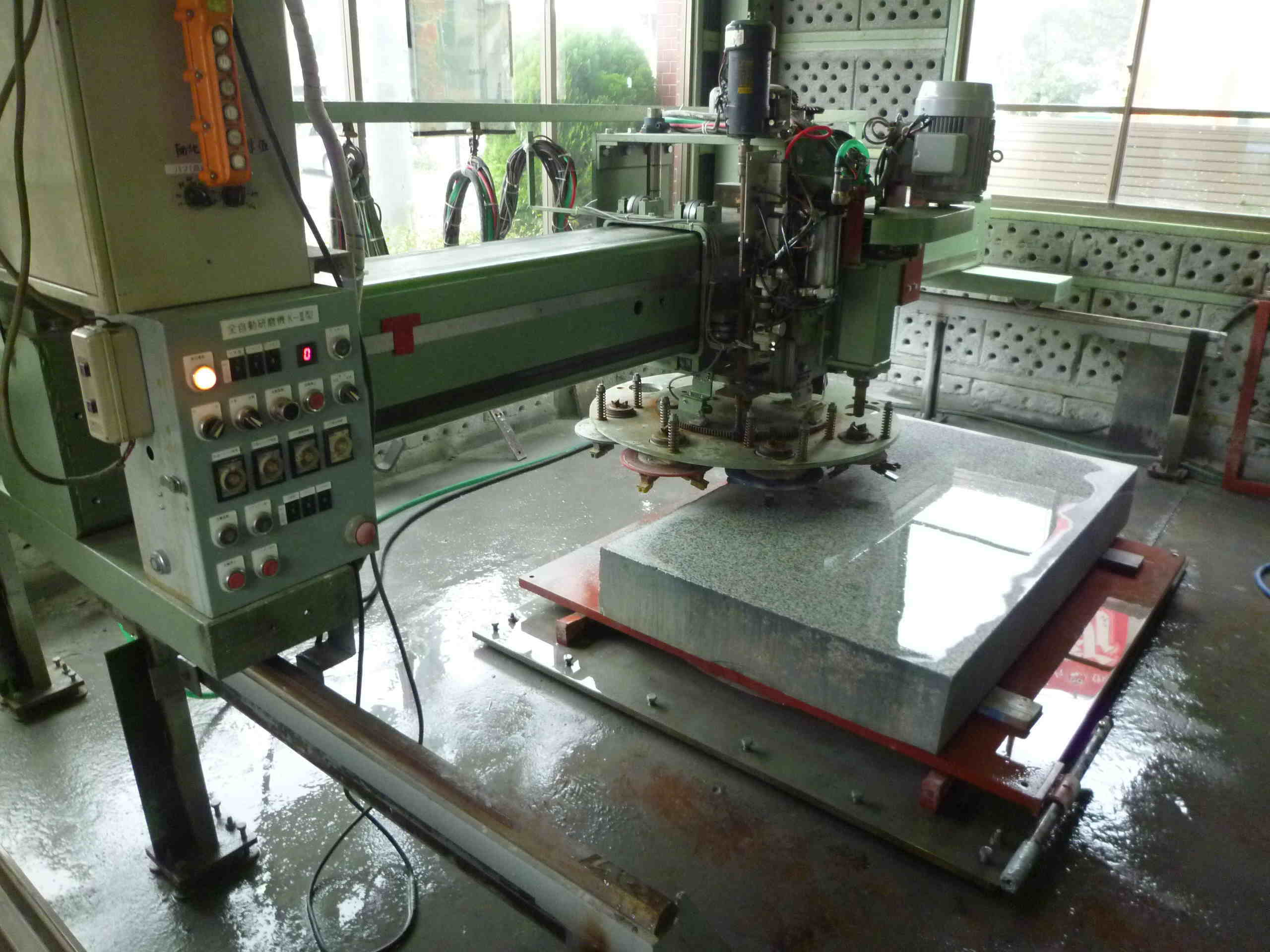

  走行型
  超高速ダイヤモンド全自動研磨機

  Gantry  Super High Speed Diamond Full
         Automatic Polishing Machine

*この1.0m×1.7mの白御影石を32分で研磨しました。
*Granite slab, 1.0m(D)×1.7m(W), was polished in 32min.
 特徴   ① 超高速研磨を実現するために、主軸の左右の移動速度を7.5m/分、前後を3.5/分と高速にした。
       ② 12インチの研磨盤を用い高速回転と高速移動によって、高能率を実現した。
       ③ 研磨盤は全く新しい機構で、つまり揺動方式によって使用開始から終了まで完全平面を維持する事によって
         超高速研磨を実現した。
       ④ この揺動方式によって、外周のダイヤモンドと内周のダイヤモンドの摩耗量を同一にすることを実現した。
       ⑤ ダイヤモンドを用いることで、研磨コストを大幅に軽減した。
 Ferture  ① For super high speed polishing, the side movement speed change to 7.5m/min, the front-back movement
         speed to 3.5m/min.
       ② The high efficiency polishing is achieved by the high movement speed and the high speed rotation.
       ③ The high speed polishing is realized by the quiet new mechanics of polishing wheel,
         the balance type polishing wheel. which is able to keep the completely plane surface from the beginning of
         use to the finish.
       ④ This balance type polishing wheels can achieve the equally wearing between the outside and the inside.
         If the position of pin become to outside , outside tip be passed by big oressere, if the position of pin become
          to inside , tip be pressed by big pressure. (This principle prevent from the status of becoming inside higher tip)
       ⑤ The polishing cost become lower by using diamond.
 仕様      研磨面積 : 2.5M(幅)×1.7M(奥)
         研磨盤   : 1番から最終#3000まですべてダイヤモンドである。
          電動機   : 主軸 5.5kw  左右送り 0.4kw  前後 0.4kw
          加圧方式 : 空気シリンダー式
 Specificatic  Polishing area : 8 feet (width)×5.5 feet (depth)
         Polishing wheel : No1 to No7 is diamond wheel , No8 is buff.
         Motor : Main spindle 5.5kw , left-right 0.4kw , forward-back 0.4kw
         Method of press : compressed air pressure

研磨盤移動方式 Moving from

      ロ                      クランク CRANK           ジグザグ ZIGZAG



  黒御影の尺角のサオを10分で研磨する事が    揺動式研磨盤(12インチ) メタル      揺動式研磨盤(12インチ) レジン
  出来ます。
  It can polishing 10min about1feet×2feet       Balance Type Plishing Wheel 12"       Balance Type Plishing Wheel 12"
   black granite.                             MERAL                         RESIN

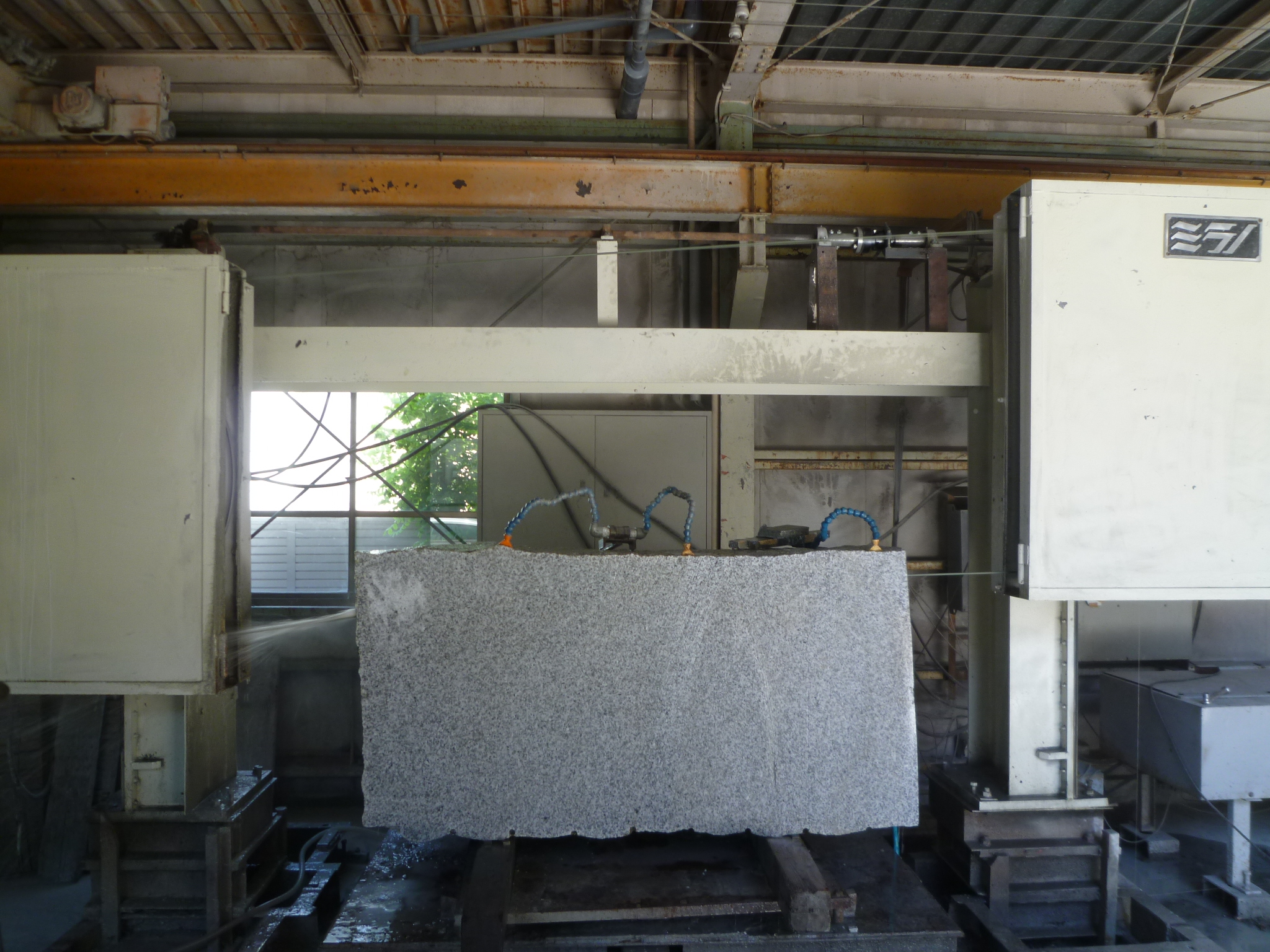

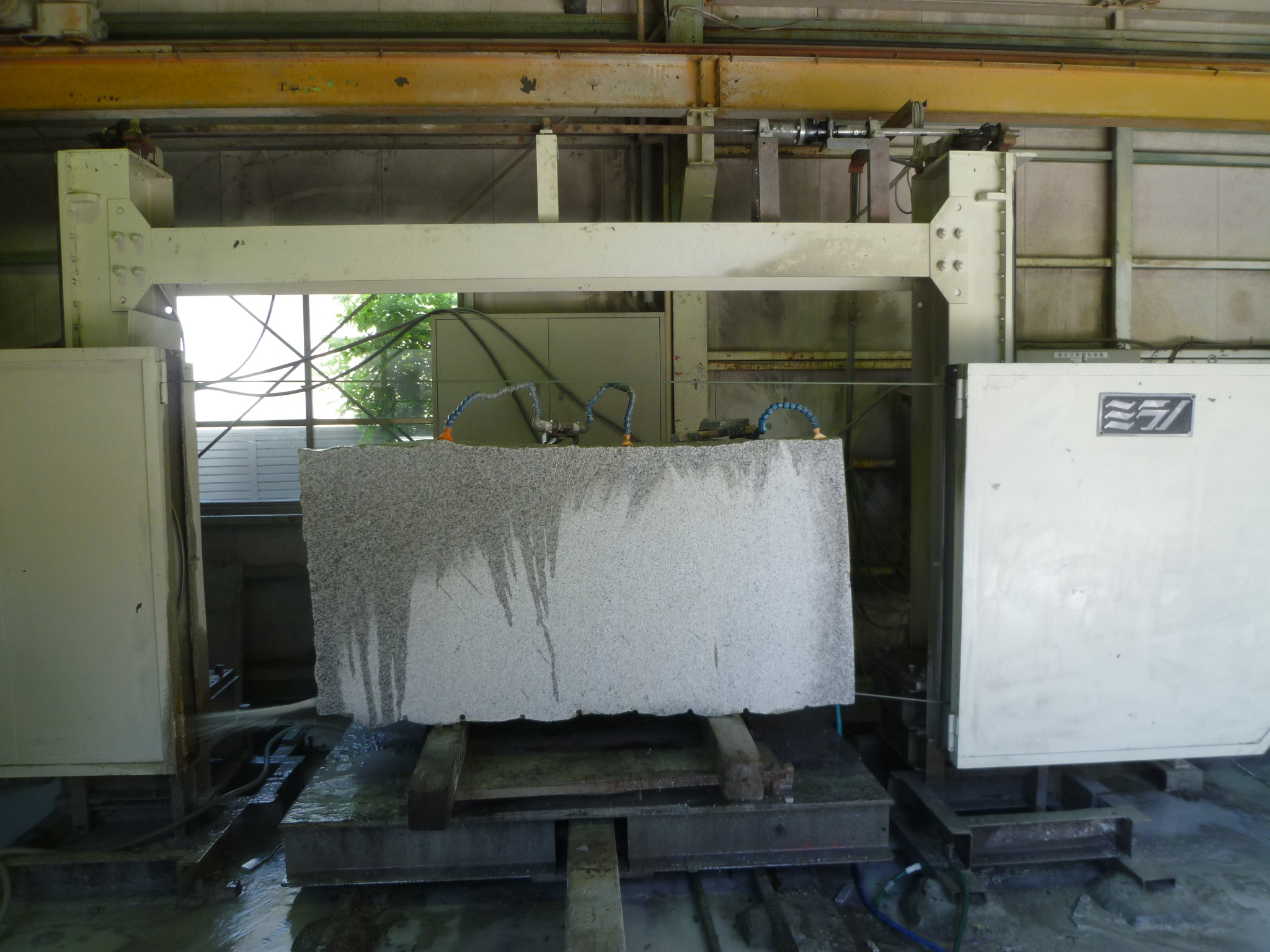

ワイヤソー高速切断機
WIRE SAW HIGH SPEED CUTTING WIRE
 SAW
超高速切断ワイヤーソー: シーフを左右交互に下し切断する事によって、超高速切断が可能になりました。1.9M(幅)×0.9M(高さ)の石材を約12分間で切断しました。
 切断精度は0.4㎜以下でした。
動画をご覧ください。高速切断映像です。通常の切断では、毎分10㎜の切断下降量です。単位時間当たり約8倍のスピードで切れています。

 動画 1   、動画 2  、動画 3

High speed cutting wire saw : Two wheels goes down one after the other to cut stone . That systme can be able to cut the Granite 1.9m(w)x0.9m(h) about 12mins .
Pleaese refer movies.The movie is high speed cutting .Normally the cutting speed is 10mm down /min. The cutting speed is about 8times faster speed than the normall
cutting speed.
 Cutting surface accuray is less 0.4mm.

 Movie 1 , Movie2 , Movie 3

 石材寸法:1.9m(高さ)X0.9M(幅) シーブ径 1.2m直径x2ケ、0.4m直径x2ケ
 モートル 主軸11kw、上下0.75kwx2

 Stone Size:Granite 1.9M(H)X0.9M(W) ,HOZIZONTAL CUT 2.0M(W)XUnlimited (D) ,Wheel diameter1.6Mx2pcs,0.4MX2pcsl
 Motor :Main shaft 15kw, Up-down 0.75kw, Gantry 0.75kwx2pcs

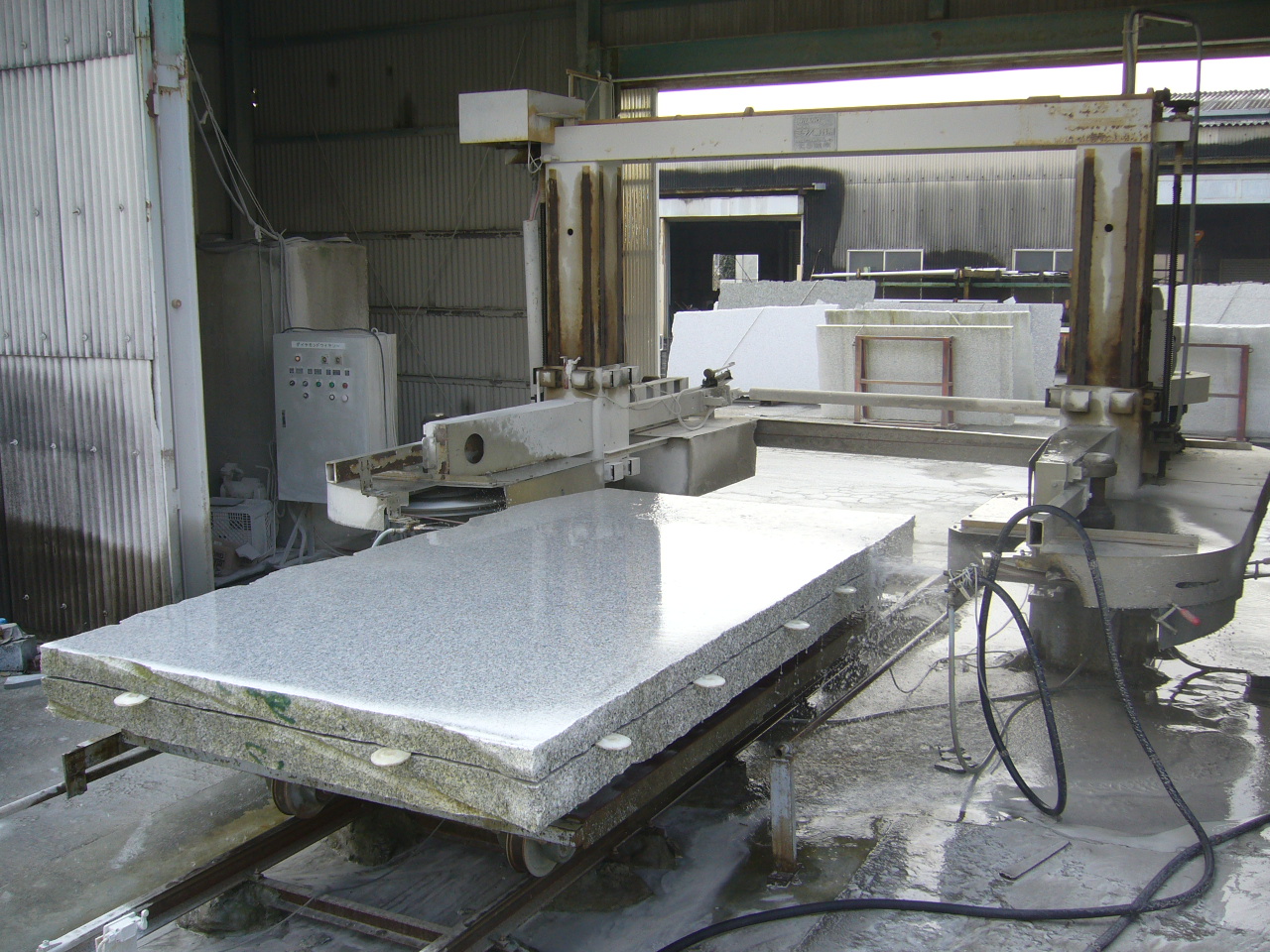

 水平4シーブワイヤソー 2.0mx3.5m
 4 wheels Horizontal wire saw 2.0m(w)x3.5m(d)

 水平切断専用ワイヤーソー 4mx20m切断

 Horizontal cutting wire saw 2wheels 4mx20m cutting




There are some reconditioned Diamond Wire Saw and Dorilling Machine in stock. We provide them with reasonable price.
Please contact to us for more infomation.
リサイクルのダイヤモンド ワイヤー ソー、削孔機等ございます。
性能、形状ともに新品同様です。お気軽にお問い合わせ下さい。
